Hướng Dẫn Cách Đấu Các Loại Dây Jack Tín Hiệu Âm Thanh Khoa Học Nhất

admin 1600
Rate this post

Nhiều bạn đang gặp vấn đề về cách đấu nối dây tín hiệu âm thanh hoặc dây cắm míc, cấm đầu karaoke như thế nào cho đúng chuẩn khoa học, và khi sử dụng cho ra tín hiệu âm thanh chuẩn, tránh các trường như rè hay sôi khi hàn nhầm các đầu rây

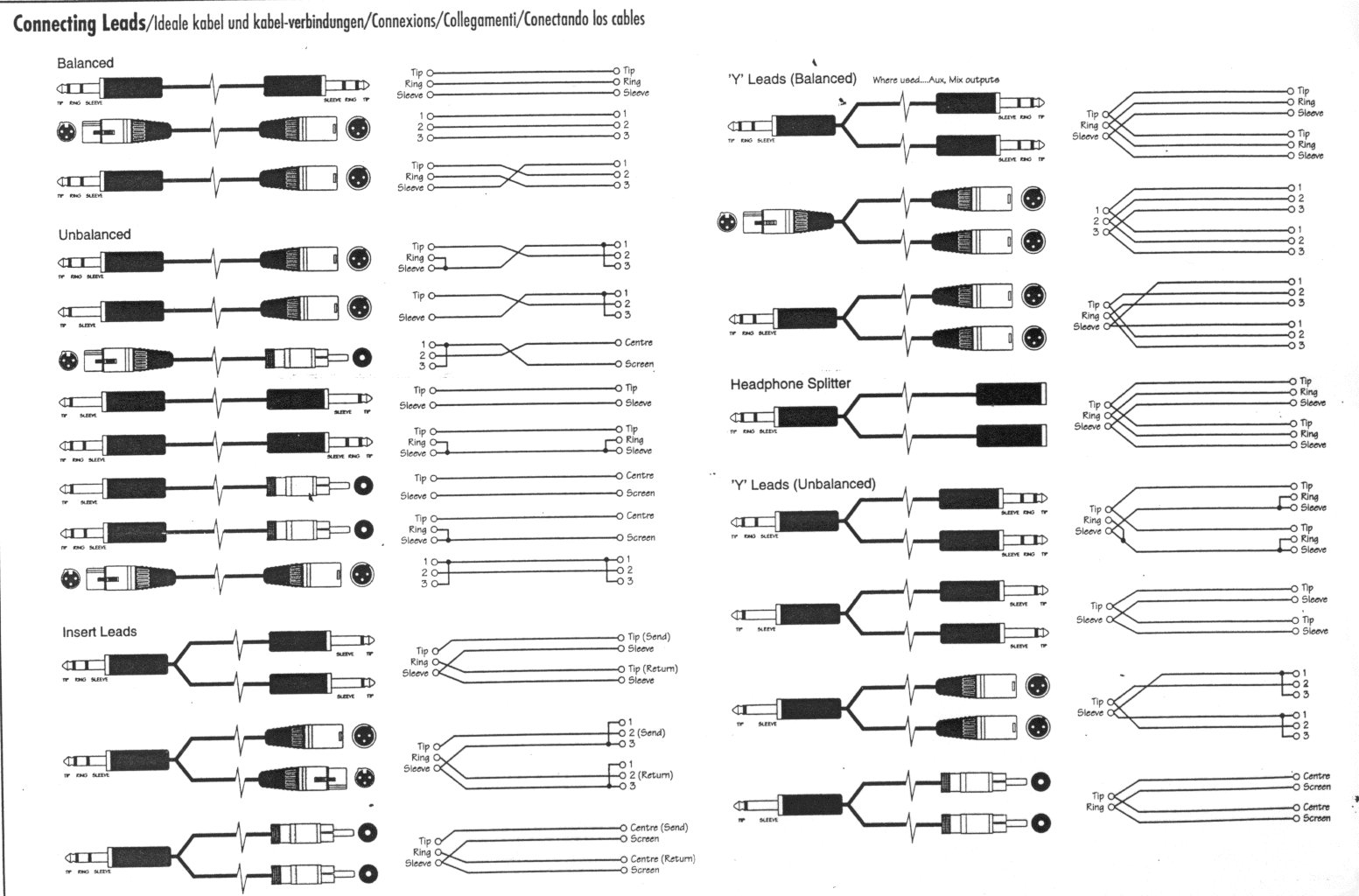

Hướng dẫn cách đấu nối các jack tín hiệu âm thanh chuẩn

Hướng dẫn cách đấu nối các jack tín hiệu âm thanh chuẩn ( Mô hình trên bạn có thể áp dụng vào thực tế )

Cùng điểm qua cách hàn đấu nối dây tín hiệu âm thanh thường có

Trong dàn âm thanh có rất nhiều loại dây tín hiệu khách nhau như dây canon, dây 6 li, dây hoa sen dây tín hiệu từ canon ra 6 li, sau đây mình sẽ hướng dẫn bạn cách đấu dây đúng, trong dây tín hiệu thường có 3 dây được quy ước cụ thể như sau

  • Dây Lõi màu đỏ là dây nóng
  • Dây Xanh là pha Trung tính
  • Dây Mầu đen Nhôm hoặc dây trần thường gọi dây mass (còn gọi là dây ground)

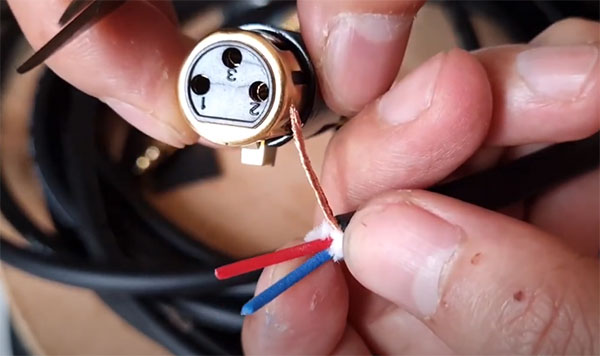

Phân Biệt Các Màu Dây Trong Rắc Tín Hiệu

Phân Biệt Các Màu Dây Trong Rắc Tín Hiệu Âm Thanh

Khi bạn hiểu được các loại dây tín hiệu mầu sắc sau đây mình xin hướng dẫn cách đấu nối từn loại như sau

Hướng dẫn cách đấu nối rắc canon ra 6 Ly

Jack CANON (còn gọi là jack XLR)  <===>  jack 6 ly Mono  (còn gọi là jack 1/4″ Mono) thường dùng cắm míc hoặc our từ thiết bị xuống công suaasrt,

Ta dùng kéo cắt nhẹ khoảng 1cm để tách phần vỏ ra thấy các sợ dây riêng biệt rồi cắt dây đỏ dây đen dây xanh  1 ít khoảng 0,2 cm và nhớ luồn phần chuôi rắc vào trước và ta nên chấm các đầu vào thiếc hàn trước khi hàn vào rắc tránh trường hợp dí mạnh sẽ là chảy nhựa , kế tiếp theo Dây nóng hàn một đầu vào chân Tip của jack 6 ly Mono và đầu còn lại hàn vào chân số 2 của jack Canon.

  • Cách hàn rắc canon : Dây đỏ vào số 2 dây xanh vào số 3 và dây đồng vào số 1 của rắc canon được đánh dấu trên rắc.
  • Cách hàn rắc 6 li : đầu kia của dây dùng dây đỏ là dây nối vào giữa còn dây xanh ( hoặc đen ) cùng dây mát hàn chung vào mát của jắc n vào chân Sleeve của jack 6 ly Mono. Hai đầu còn lại của dây nguội và dây mass hàn vào chân số 1 và 3 của jack Canon.

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack 6 ly Mono.

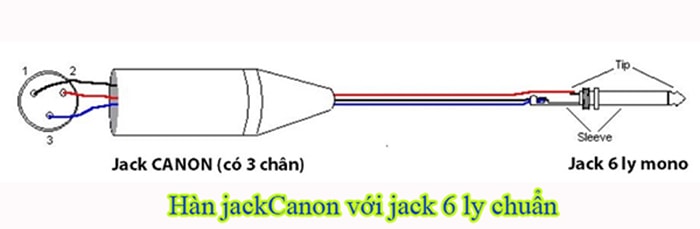

Hướng dẫn cách hàn dây rắc canon ra rắc 6 li

Hướng dẫn cách hàn dây rắc canon ra rắc 6 li

Hướng dẫn Cách hàn dây canon ( đực ) sang canon ( cái )

Dây này khá phổ biết để cắm míc cho tín hiệu chuẩn bước đầu ta tháo rắc và luồn chui và dây sau đó cắt mớm các đầu nối với nhau rồi hàn các đầu qua thiếc và nhựa thông trước, trên răc khi tháo ta để ý trên thân có đánh dấu hiệu số 1 – 2 – 3 thì ta hàn dây đỏ vào số 2 cảu jack đực vào số 2 của jack cái, và dây xanh hoặc đen tùy loại vào số 3 của rắc, còn dây đồng ta quấn gọn và hàn vào đầu số 1 đầu đực hàn dây nào thì nguyên tăc đầu cái cũng phải hàn mầu dây ấy tương ứng với số trên rắc.

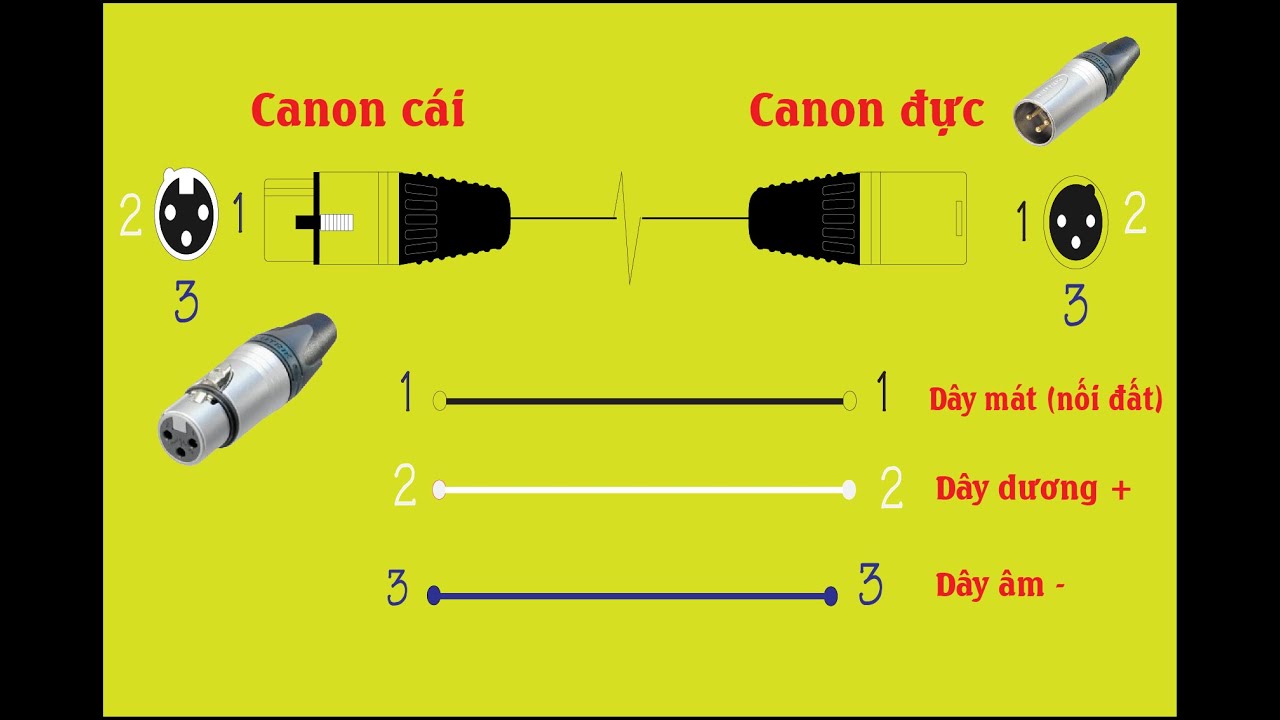

Cách hàn jack canon đực ra canon cái

Cách hàn jack canon đực ra canon cái

Hướng dẫn cách hàn rắc canon ra rắc hoa sen

Để hàn dây có 1 đầu là jack Canon và 1 đầu là jack RCA (jack hoa sen) thì bạn làm tương tự như Mục 1 (hàn dây gồm 1 đầu jack Canon với 1 đầu jack 6 ly Mono).

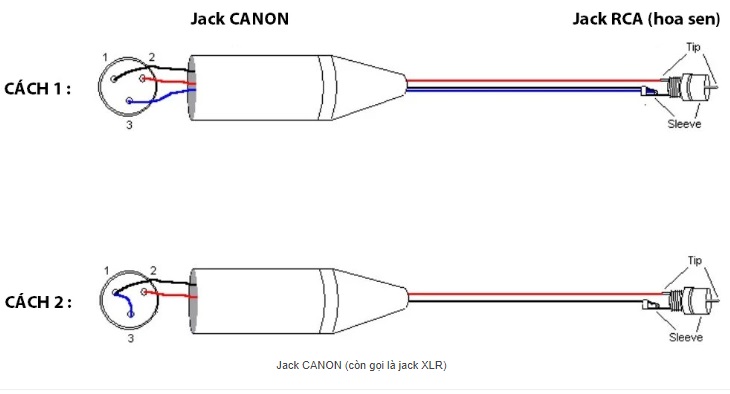

Cách hàn dây canon sang jack hoa sen

Kết quả bạn sẽ có được 1 sợi dây Unbalanced Mono có 1 đầu jack Canon và 1 đầu jack RCA (jack hoa sen).

Hướng dẫn cách đấu nối rắc canon ra hoa sen

Hướng dẫn cách đấu nối rắc canon ra hoa sen

Hướng dẫn cách đấu canon sang 2 rắc hoa sen

– Bước 1:  hàn 1 đầu dây nóng vào chân số 2 của jack Canon, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào chân số 3 của jack Canon, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân số 1 của jack Canon. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

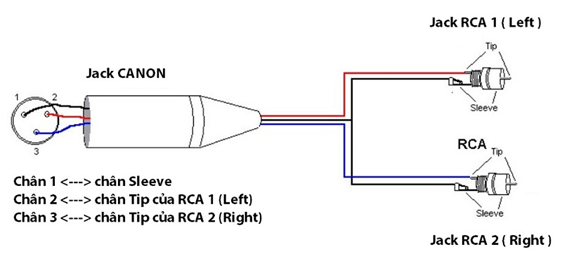

Hướng dẫn cách đấu rắc canon sang 2 rắc hoa sen

Hướng dẫn cách đấu rắc canon sang 2 rắc hoa sen

Hướng dẫn cách đấu rắc 6 ly ra hoa sen

Nếu bạn muốn nối 1 đầu jack 6 ly TRS (mang tín hiệu Stereo) chia ra thành 2 đầu jack RCA mang tín hiệu Mono (Left và Right), thực hiện như sau:

– Bước 1:  hàn 1 đầu dây nóng vào chân Tip của jack 6 ly TRS, đầu còn lại hàn vào chân Tip của jack RCA thứ nhất.

– Bước 2:  hàn 1 đầu dây nguội vào Ring của jack 6 ly TRS, đầu còn lại vào chân Tip của jack RCA thứ hai.

– Bước 3:  dùng 2 lõi dây mass và chập một đầu của 2 lõi dây lại làm một, hàn đầu dây đã chập đó vào chân Sleeve của jack 6 ly TRS. Hai đầu dây mass còn lại, mỗi đầu hàn vào chân Sleeve của một jack RCA.

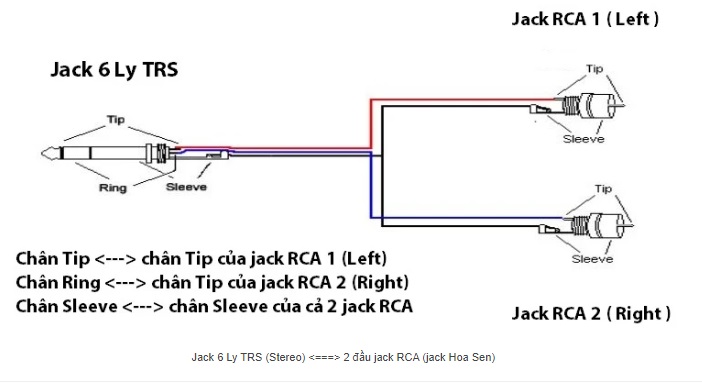

Hướng dẫn cách đấu jack 6 ly ra 2 hoa sen

Hướng dẫn cách đấu jack 6 ly ra 2 hoa sen

Trên đây là những cách đấu nối cơ bản các loại dây rắc tín hiệu âm thanh mong rằng bài viết của mình sẽ giúp ích được cho bạn hàn chuẩn chỉ, còn rất nhiều loại rắc khách nhau chúng tôi chưa nêu ra hết được nên khi quý khách thắc mắc cần hướng dẫn cách đấu nối dây tín hiệu âm thanh xin hãy gọi cho chúng tôi để biết thêm chi tiết, cảm ơn bạn đã dành thời gian xem trang website của chúng tôi.
